母线生产线之密集型母线插口的作用

2022/05/11 点击量：502

一种密集型母线插口，它是母线配件的一种，它包括有两块接头侧连板、绝缘隔板组、绝缘螺栓，在两块接头侧连板内设有与接头侧连板绝缘平行的绝缘隔板组，绝缘隔板组包括有两块绝缘外隔板和多块内隔板，在两块绝缘外隔板间平行设有多块绝缘内隔板，在两块接头侧连板、绝缘隔板组上均设有一个绝缘螺栓固定孔，绝缘螺栓为绝缘定扭矩螺栓，所述的绝缘定扭矩螺栓穿过接头侧连板、绝缘外隔板和多块内隔板上的螺栓固定孔并在两接头侧连板上绝缘固定，在接头侧连板与绝缘外隔板间、绝缘外隔板和绝缘内隔板间、以及绝缘内隔板与绝缘内隔板间设有绝缘套绝缘连接，绝缘套在对应位置处的定扭矩螺栓杆上。本实用新型的长处是绝缘隔板整体挤压成型只有原来的65％，定扭矩螺栓，进步了工作效率，只有中间有螺栓孔的绝缘隔板，进步了安全性。

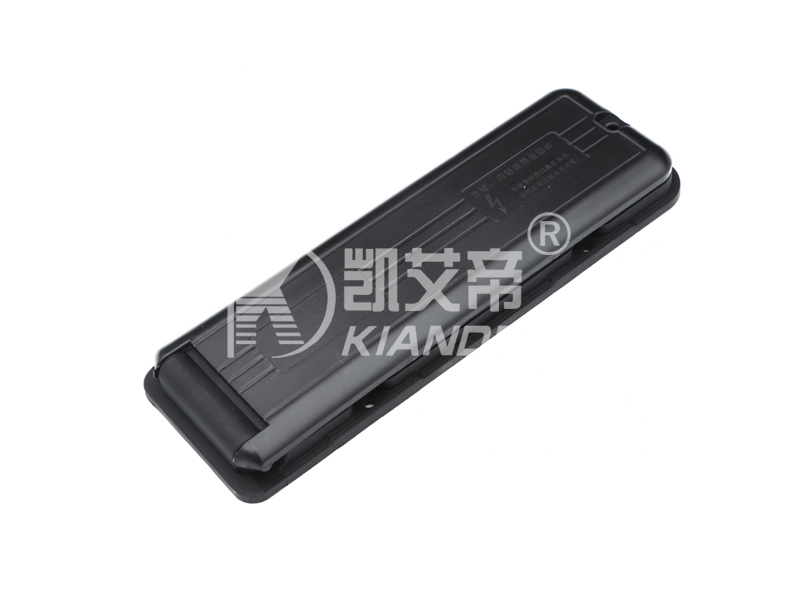

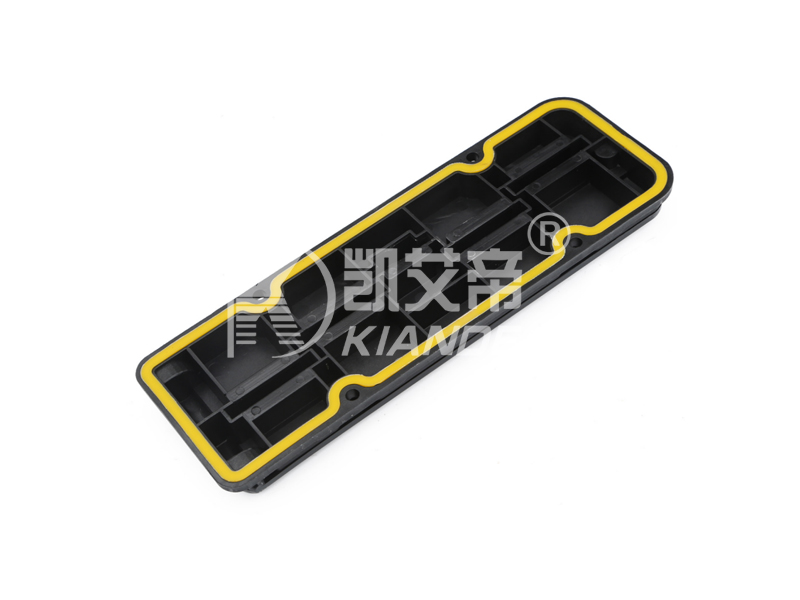

密集型母线插口
